菏泽教育教学仪器总厂在教学仪器安装及施工中,结合客户的方案系列要求,根据现场勘查以及教学仪器产品面积多少,整理出了以下几点经验,不足之处,还望同行指正。
一、设计图纸要求
客户应提供的相关设计图纸,包括但不限于设计图纸和设计效果图。所提供图纸不包括准备室、行政办公室、会议室、仓库等非活动室项目。
施工图

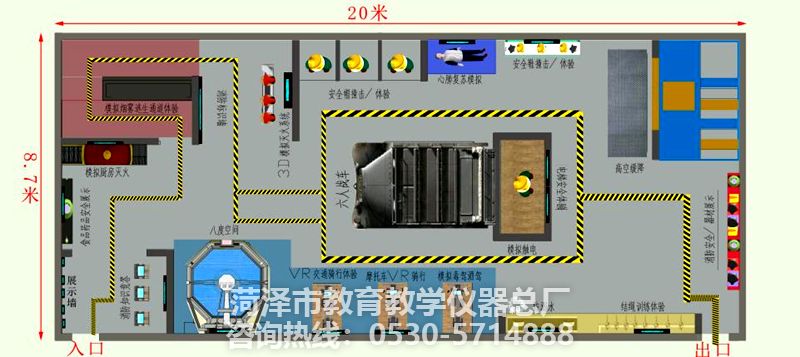

1、图纸需包含:设计项目名称、设计参考依据、设计图例、设计说明、楼层总平面规划图、各活动室平面布局图、各立面布局图(四个)、立面节点剖面图、强弱电改造点位图、水路改造图。
2、图纸需要配备图纸封皮、图纸说明、图纸目录。图纸封皮须注明项目名称、图纸类别、制图日期。每张图纸须编制图名、图号、比例、时间。
3、图纸需按标准图块规划与装备清单对应;并填写标注说明,其中包含装备清单中:各项落地专业设备标注、平面布局图块标注、各立面主要设备标注、各立面装饰材料标注、地面特殊需求标注等其他标注。
4、各项设备尺寸需标注明确,活动室装饰各项尺寸标注明确。
5、需提交DWG格式源文件,图幅全部选用A2或用A3纸打印,以保证所有图纸图框大小,字体大小一致。

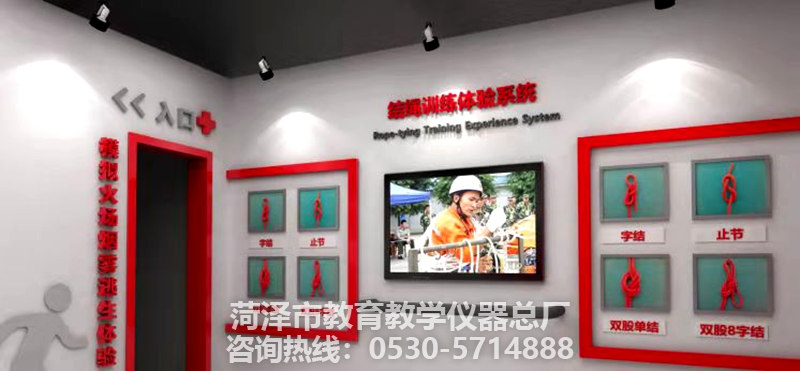

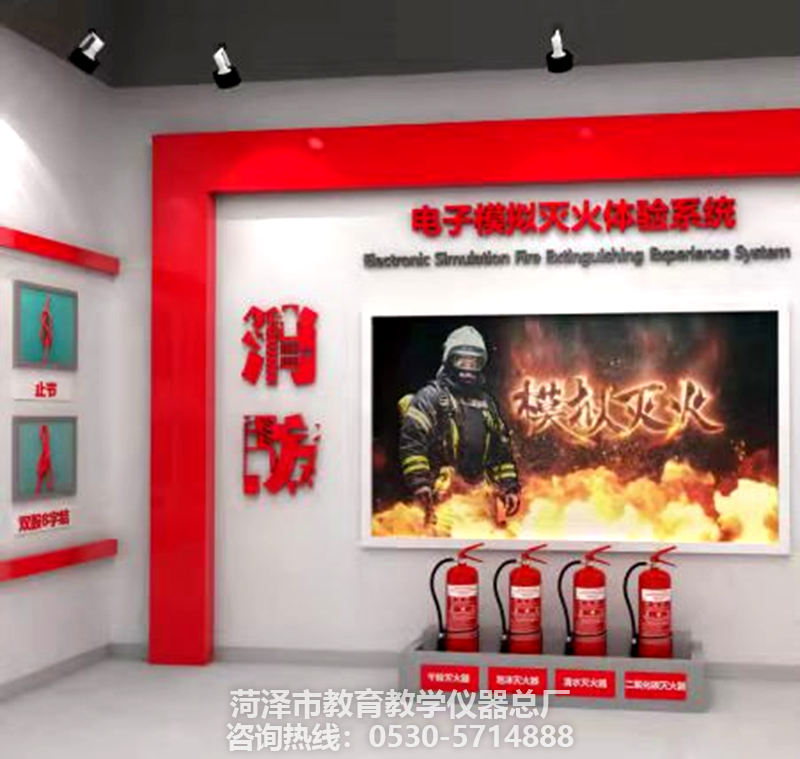

三、效果图
(1)设计效果图需提供3Dmax或其他软件源文件,需付带贴图、光域网等附带文件;各子项目活动室已名字命名,含a源文件b贴图c灯光d效果图四个文件夹。
(2)效果图图纸需包含:各子项目活动室的平面布局图、俯视图、对角透视图。
(3)图纸像素最高值像素达2000(含)以上;设计效果鲜明,表达清楚。
(4)设计效果图必需与施工图纸相互对应
以上是客户对教学仪器方案及施工的要求,我们总厂派技术及施工人员现场勘查,对客户要求进行优化,更能满足客户后期的使用及维护,紧密配合客户施工前、施工中、施工后的验收,设计方案及验收都多次得到了供应商及客户的肯定,这就是菏泽市教育教学仪器总厂一贯的做事态度,希望能有更多的供应商和我公司合作,一次合作,终生朋友。 【文:江玉林】
